제품소개
ACKCIO(싱가포르) 노드(NODE)

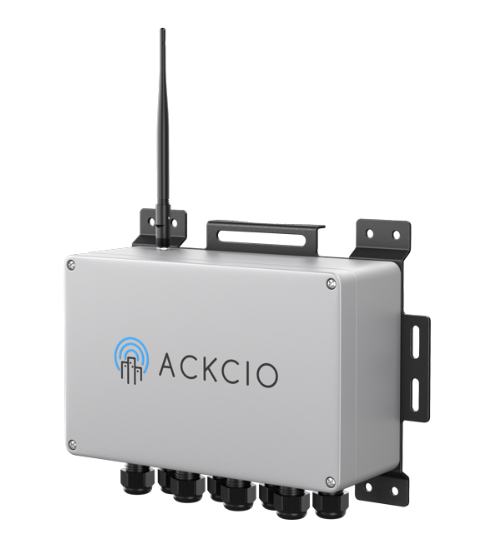

Ackcio 노드는 작업 현장에 설치된 다양한 지반 및 구조 센서를 모니터링하는데 사용됩니다. Ackcio 노드는 대부분의 산업용 센서를 지원하며 다양한 브랜드와 유형의 센서에 연결할 수 있습니다. 노드는 배터리 수명이 길고 지상 및 지하 환경 모두에서 장거리에 걸쳐 데이터를 송수신할 수 있습니다. 노드는 지하구조물과 같은 혹독한 환경에서도 작동이 가능하며, 기본적으로 150~200m 까지 통신 가능 (실제 사례에서 지하 터널 구간에서 250m 까지 설치 운영사례 보유)
노드는 주기적으로 측정값을 수집하고(원하는 간격으로 설정 가능), Ackcio Mesh를 통해 Ackcio Gateway로 데이터를 전송하여 원하는 서버에 다운로드합니다. 실시간으로 데이터를 전송할 뿐만 아니라 원격으로 접근할 수 있는 데이터도 저장할 수 있습니다. 무선 모니터링을 안전하고 비용 효율적으로 만들기 위해 모든 Ackcio 노드는 원격으로 작동하여 설정, 간격 타이밍을 빠르고 쉽게 변경하고 필요에 따라 데이터를 검색할 수 있습니다. 모니터링 환경이 매우 다양하기 때문에 혹독한 환경에서 발생할 수 있는 어려움을 극복하는 데 도움이 되는 다양한 노드를 선택할 수 있습니다. 또한 MEMS 기울기 센서가 내장된 기울기 센서 노드도 제공합니다.
디지털 노드 (Digital Nodes)DATASHEET
Ackcio 디지털 노드는 RS485, RS232, SDI-12 센서가 있는 모든 유형의 센서를 모니터링합니다.
주요 특징
- 다양한 기존 디지털 센서와 호환됩니다
- 내장 메모리를 사용해 최대 65,000개의 판독값을 저장할 수 있습니다
- 게이트웨이와 서버에 빠르고 안정적인 데이터 통신을 제공하는 장거리 메시 네트워크인 Ackcio Mesh에 연결합니다
- 센서 연결 시 발생하는 오류를 빠르게 식별하는 지능형 오류 감지 기능입니다
- 견고한 IP67 등급의 주조 알루미늄 케이스로 혹독한 환경도 견딜 수 있습니다
- 독립형 데이터 로거로 구성하여 독립적으로 배포할 수 있는 옵션입니다
- 내부 기압계에서 측정한 주변 압력 값을 센서 판독값으로 보정합니다
- 저전력 주파수와 유휴 모드를 사용하면 배터리 수명이 연장됩니다
- 긴 센서 체인에 전원을 공급하기 위한 외부 12V 전원 공급 옵션입니다
센서 호환성
- 고정식 경사계 (In–place inclinometers)
- 디지털 틸트미터(경사계) (Digital tiltmeters)
- 시추공 변형계 (Borehole extensometers)
- 수위 센서 (Water level sensors)
- 변위 측정 배열 장치 (ShapeArrays)
아날로그 노드 (Analogue Nodes)DATASHEET
Ackcio 아날로그 노드는 아날로그 출력(전압, 전류 루프, 휘트스톤 브리지)이 있는 모든 유형의 센서를 모니터링합니다.
BEAM-AN-S1: 1개의 센서(아날로그 채널 2개, 서미스터 채널 1개) 지원
BEAM-AN-S4: 4개의 센서(8개의 아날로그 채널 및 4개의 서미스터 채널) 지원
주요 특징
- 대부분 유형의 아날로그 센서와 호환됩니다
- 잡음 없고 정확하며 반복 가능하고 신뢰할 수 있는 센서 판독값을 제공합니다
- 시간이 지남에 따라 65,000개 이상의 판독값을 저장하는 내장 메모리
- 장거리 메시 네트워크인 Ackcio Mesh를 사용하여 센서 데이터를 게이트웨이로 전송합니다
- 혹독한 환경에서의 배치에 적합한 IP67 등급의 주조 알루미늄 케이스입니다
- 전력 소모가 적고 배터리 수명이 오래갑니다
- 센서 판독값 보정을 위해 환경 압력 판독값을 얻는 내부 기압계입니다
- 독립형 데이터 로거로 구성하여 독립적으로 배포할 수 있는 옵션입니다.
센서 호완성
- MEMS 틸트미터 (MEMS Tiltmeters)
- LVDT 센서 (LVDT Sensors)
- 균열계 (Crack Meters)
- 압력 셀 (Pressure Cells)
- 다점 변형계 (Multipoint Extensometer)
- 다점 보어홀 변형계 (Multi-point Borehole Extensometers)

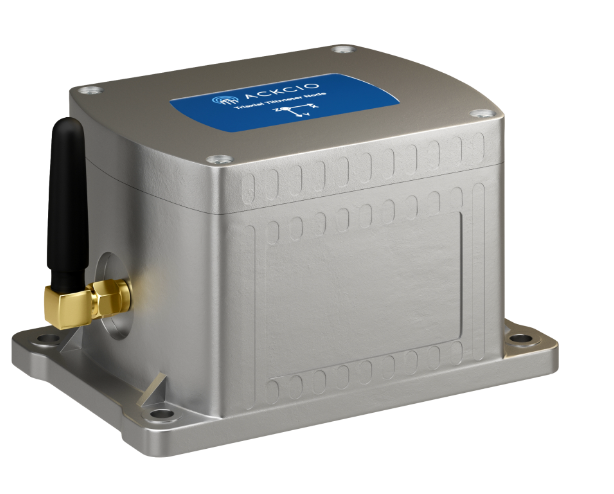

틸트미터 노드 (Tiltmeter Nodes)DATASHEET
Ackcio 틸트미터 노드에는 Sisgeo Asia Pacific에서 제작, 설치 및 교정한 MEMS 이축 틸트 센서 모듈이 내장되어 있습니다. 건물, 구조물, 철도 선로 및 경사 안정성과 같은 기타 틸트 모니터링 애플리케이션의 틸트 모니터링에 이상적입니다.
주요 특징
- 일체형 무선 틸트미터 센서 노드
- 센서 판독값은 노이즈가 없고 반복 가능한 판독값을 사용하여 정확하고 신뢰할 수 있습니다
- 내장된 메모리를 사용하여 65,000개 이상의 측정값을 시간에 따라 저장할 수 있습니다
- 저전력 작동으로 배터리 수명이 길어집니다
- 장거리 메시 네트워크인 Ackcio Mesh에 연결하여 어느 위치에서든 외부 서버로 데이터를 빠르고 정확하게 전송합니다
- IP67 등급의 주조 알루미늄 케이스로 충격을 포함한 혹독한 환경으로부터 보호합니다
- 독립형 데이터 로거로 구성하여 독립적으로 배포할 수 있는 옵션입니다
- 센서 판독값을 보정하기 위해 내부 기압계를 사용하여 환경 압력 판독값을 수집할 수 있습니다
- 수평 및 수직 방향과 철도 트랙에서의 배치를 용이하게 하기 위해 옵션 브라켓이 제공됩니다
LoRa 무선 틸트미터 (LoRa Wireless Tiltmeter)DATASHEET
TM-L은 Ackcio의 LoRa 기반 무선 틸트미터로, 3축 MEMS 가속도계(Triaxial MEMS Accelerometer)가 내장되어 정밀한 기울기 및 가속도 모니터링이 가능합니다. 배터리 전원으로 작동하며, 견고하고 설치가 간편하여 사면, 철도, 교량, 터널 등 다양한 구조물에 대해 장기적이고 신뢰성 높은 데이터를 제공합니다.
주요 특징
- 지반공학 및 구조물 모니터링을 위한 무선 LoRa 틸트미터
- 동적 모니터링 기능을 포함한 정확한 기울기 및 가속도 측정
- 저전력 설계로 장수명 배터리 사용 및 현장에서 교체 가능한 배터리 지원
- **Ackcio Gateway 3.7 (Mesh + LoRa)**와의 원활한 통합
- LoRa 기반 장거리 통신을 통한 유연한 사이트 커버리지 확보
- Snape 플랫폼에서 시각화 가능, 구독료 없는 대시보드 및 알람 제공
- 내장 기압계(Internal Barometer)를 통한 환경 압력 측정으로 센서 판독값 보정 가능
- 수평, 수직, 철도 선로 등 다양한 방향 설치를 지원하는 선택형 브라켓 제공
리피터 노드 (Repeater Nodes)DATASHEET
Ackcio 리피터 노드는 분리된 노드 간의 연결 역할을 하여 이미 넓은 네트워크 커버리지를 더욱 확장하는 데 도움을 줍니다. 지하 환경 및 대규모 구축에 적합하며, 터널 모서리를 따라 연결하고 이전에는 데이터 접근이 불가능하거나 안전하지 않았던 먼 거리까지 도달할 수 있습니다.
주요 특징
- 노드가 표면으로부터 멀리 떨어진 곳에 배치된 지하 환경에서도 안정성을 유지합니다
- Ackcio Mesh에 원활하게 연결하여 광범위하게 분산된 노드의 모든 데이터를 실시간으로 한곳에 모아 제공합니다
- IP67 등급의 주조 알루미늄 케이스로 지하 및 혹독한 환경의 압력과 충격을 견딜 수 있습니다
- 낮은 주파수에서 작동하며 배터리 수명을 유지하기 위해 저전력 모드가 있습니다
진동 와이어 노드 (Vibrating Wire Nodes)DATASHEET
Ackcio Vibrating Wire Nodes는 진동 와이어(Vibrating Wire) 출력 및/또는 펄스 카운터 출력이 있는 모든 종류의 센서를 모니터링합니다.
BEAM-VW-S1: 센서 1개 지원 (진동 와이어 채널 1개, 펄스 카운터 1개, 서미스터 채널 1개)
BEAM-VW-S8: 센서 8개 지원 (진동 와이어 채널 8개, 서미스터 채널 8개)
주요 특징
- 대부분의 진동 와이어 센서(Vibrating Wire Sensors)와 호환 가능
- 정확하고, 노이즈 없는, 신뢰할 수 있으며 반복 가능한 센서 측정 제공
- 독립형 데이터 로거(Standalone Data Logger)로 구성 가능하며 개별 배치 가능
- 유연하고 장거리 통신이 가능한 Ackcio Mesh 네트워크와 연결되어 실시간으로 게이트웨이에 센서 데이터를 효율적으로 전송
- 센서 연결 오류 및 불량 센서를 식별하는 지능형 오류 감지(Intelligent Error Detection) 기능
- 내장 메모리(In-built Memory)는 65,000건 이상의 측정값 저장 가능
- IP67 등급 주조 알루미늄 인클로저를 사용하여 열악한 환경에서도 안정적인 설치 가능
- 저전력 소비로 배터리 수명 연장
- 내장 기압계(Internal Barometer)를 통해 환경 압력을 측정하여 센서 판독 보정
센서 호완성
- 변형 게이지 (Strain Gauge)
- 하중 셀 (Load Cells)
- 간극수압계 (Piezometers)
- 균열계 (Crack Meters)

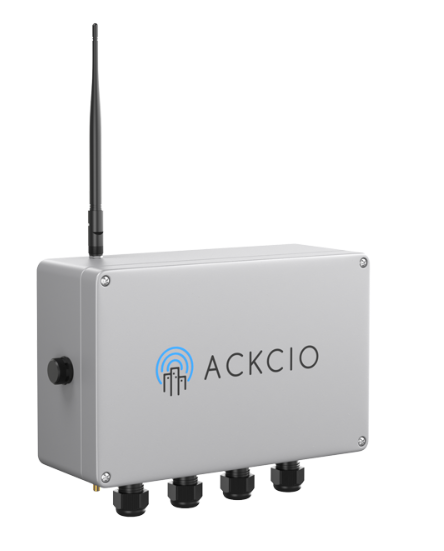

게이트웨이(Gateway)DATASHEET
Ackcio Gateway는 Ackcio Beam 데이터 수집 시스템 전체를 조정하는 마스터 장치입니다.
게이트웨이는 노드에서 센서 데이터를 수신하여 선택한 외부 소프트웨어 플랫폼으로 전송하여 센서 데이터를 분석하고 기록합니다. 게이트웨이는 양방향으로 작동하여 샘플링 주파수 업데이트와 같은 구성 메시지를 노드로 전송할 수 있습니다. 철도 레일 위에서 1개의 게이트웨이로 리피터 없이 최대 7km 모니터링이 가능합니다(실제사례)
주요 특징
- 수신된 센서 데이터를 저장하기 위한 16GB 메모리가 내장되어 있어, 필요 시 수동으로 데이터 검색이 가능합니다.
- 게이트웨이 구성 및 데이터 관리를 위한 원격 접속 기능이 내장된 Snape 소프트웨어를 제공합니다.
- Gateway 무선 라디오에 전원을 공급하는 내장형 지능형 백업 배터리 시스템이 탑재되어, 주 전원 공급이 중단되더라도 노드에서 센서 데이터를 계속 수신할 수 있습니다.
- LAN, Wi-Fi 또는 셀룰러 데이터 링크를 통해 센서 데이터를 푸시하기 위한 인터넷 또는 로컬 네트워크 연결을 지원합니다.
- 센서 데이터를 소프트웨어 시스템에 직접 업로드하는 완벽한 비공개 엣지 시스템입니다.
- 더욱 강화된 데이터 보안과 개인정보 보호를 위해 클라우드 연결이 전혀 필요하지 않습니다.
메시 (Mesh)
Ackcio Mesh는 노드와 게이트웨이가 소음이 많거나 어려운 환경에서도 믿을 수 없을 만큼 먼 거리에 걸쳐 통신하는 데 사용되는 혁신적이고 특허받은 장거리 무선 메시 통신 프로토콜입니다.
Ackcio Mesh 네트워크는 데이터 전송 시 간섭이 가장 적은 최적의 통신 경로와 주파수를 자동으로 선택합니다. 이를 통해 엄격한 데이터 신뢰성 규제 요건이 적용되는 모든 유형의 모니터링 애플리케이션에서높은 신뢰성의 데이터 수집이 가능합니다.
주요 특징
- 허가받지 않은 하위 GHz 스펙트럼(863-870MHz, 902-928MHz)을 사용합니다.
- 최대 12홉(hop) 지원
- 게이트웨이당 50개 노드 지원
- Ackcio 노드를 지하 센서 모니터링을 위해 지하 환경에 배치할 수 있습니다.
- 샘플링 주파수 업데이트와 같은 즉각적인 업데이트를 노드에 전송하기 위한 온디맨드 게이트웨이-노드 통신
메시 네트워크 장점
- 모든 모니터링 프로젝트에서 안정성은 매우 중요합니다. 모든 구축 환경은 토폴로지가 다르고, 다양한 역학 관계, 환경 소음 및 장애물을 가지고 있습니다. 이러한 과제를 효과적으로 극복하기 위해서는 모든 잠재적 위협을 고려하여 네트워크를 설계하는 것이 매우 중요합니다. 네트워크 토폴로지의 유연성을 통해 Ackcio 솔루션은 이러한 까다로운 환경에서도 효과적으로 구축될 수 있습니다.
- Ackcio Mesh 토폴로지는 아래와 같이 어떤 구축 조건에서도 가장 안전하고 안정적이며 신뢰할 수 있는 네트워크를 보장하기 위해 자동으로 구성됩니다. 이것이 바로 메시 네트워크의 힘입니다.

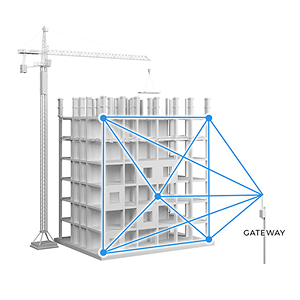

전체 메시
(Full Mesh)

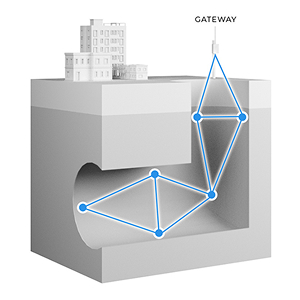

부분 메시
(Parti al Mesh)

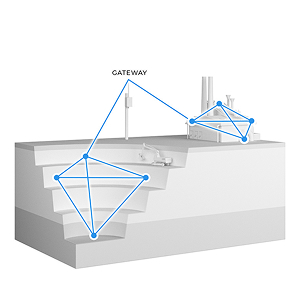

클러스터
(Cluster)
Mesh vs Star Networks
배터리 팩 (Battery Pack) DATASHEET
Ackcio 배터리 팩은 Ackcio 노드의 배터리 수명을 최대 5배까지 늘려줍니다.
개별 노드의 기본 배터리 수명보다 더 긴 시간 동안 모니터링을 수행하려는 배포에 적합합니다 .
배터리 팩은 현장 경사계 및 형상 배열과 같은 긴 디지털 센서 체인에 전원을 공급하는 데에도 유용합니다.
주요 특징
- 노드의 배터리 수명을 최대 5배까지 연장합니다
- 배터리 교체를 위한 유지보수 방문 횟수를 줄입니다
- 배터리를 빠르고 편리하게 교체
- 매우 긴 현장 경사계와 형상 배열에 전원을 공급하는 데 적합합니다
- 극한의 낮은 온도에서도 배터리 성능을 향상시킵니다
Ackcio 활용 예시 (건설, 광산, 인프라, 철도산업)
소프트웨어 (Software)
Ackcio Beam 시스템은 두 가지 소프트웨어를 제공합니다: Snape와 Nimbus.
Snape: Ackcio Gateway에서 실행되며, 배치 구성 및 모니터링 시스템이 수집한 센서 데이터를 관리합니다.
Nimbus: 대부분의 안드로이드(Android) 기기에서 앱(App)으로 실행되며, 설치 현장에서 간단한 클릭 몇 번으로 노드(Node)를 구성할 수 있습니다

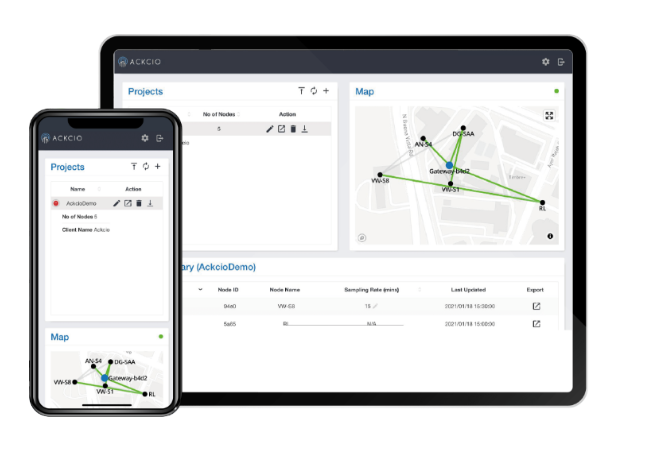

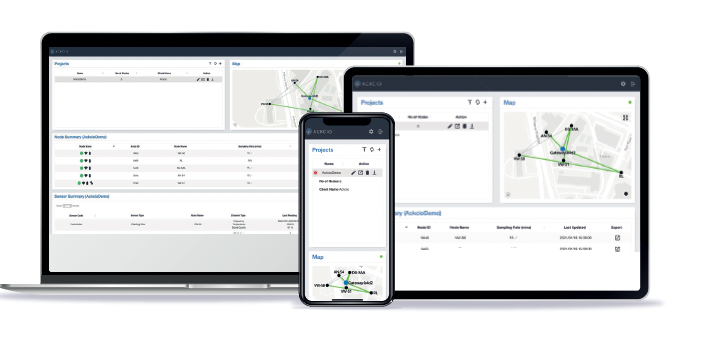

Snape
Snape는 Ackcio Beam 네트워크와 센서 데이터를 관리합니다. 수집된 데이터를 안전하게 제3자 소프트웨어 플랫폼이나 자체 내부 소프트웨어 플랫폼으로 업로드하도록 설정할 수 있습니다.
주요 특징
- 데이터 및 장치 관리를 위한 간단하고 현대적인 인터페이스
- 다양한 데이터 시각화 및 분석 소프트웨어 플랫폼과 즉시 호환
- DDNS 및 remote.it 서비스를 통한 공용/사설 IP 기반 원격 실시간 접근
- 무선 업데이트(OTA) 기능 지원
- 직관적인 Ackcio Mesh 네트워크 문제 해결 지원
- 완전한 엣지(Edge) 실행으로 안전하고 사설 배포 가능
- 로컬 데이터 처리 및 방정식 적용으로 대규모 데이터 세트를 의미 있는 정보로 변환, 신속한 의사결정 지원
- 각 모니터링 센서의 최근 5개 데이터 스냅샷 제공 → 이상 탐지(Anomaly Detection)에 효과적
- 공용/사설 NTP 서버와의 정밀한 시간 동기화 지원 → 규제 준수 및 신속한 조치 가능

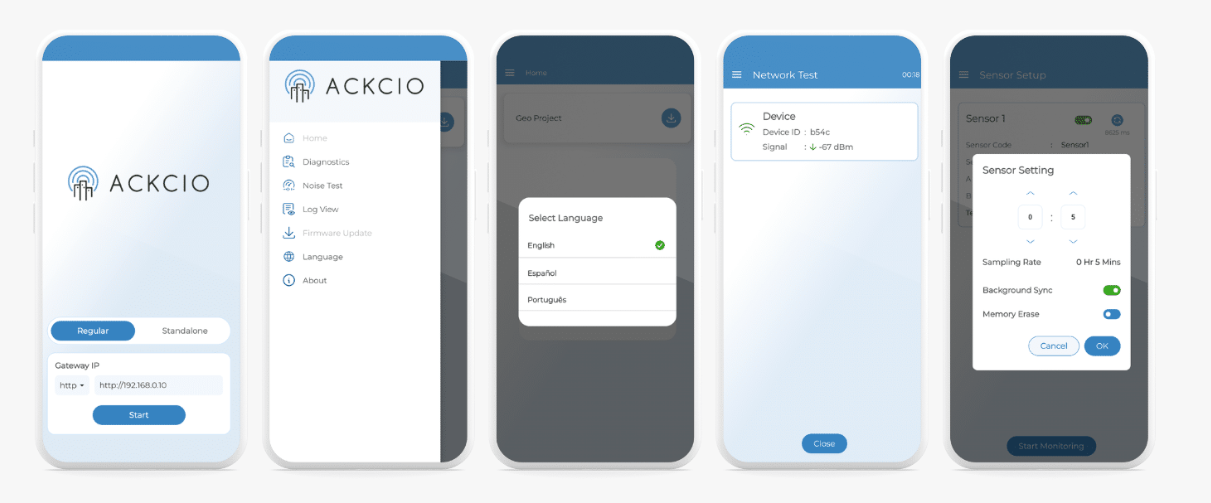

Nimbus
Nimbus는 Android 앱으로, Ackcio Node를 현장에서 간편하게 구성할 수 있습니다. 대부분의 안드로이드 기기와 호환됩니다.
주요 특징
- 빠른 설정(Quick Setup) 기능을 통한 단순하고 직관적인 장치 커미셔닝
- 문제 해결을 위한 손쉬운 장치 및 네트워크 진단
- 센서 배선에 대한 인앱 참고 가이드 제공
- 현장 범위 추정을 위한 노이즈 테스트 및 네트워크 테스트 기능
- 새로운 펌웨어 업데이트 알림, 몇 번의 클릭만으로 신규 노드 설치 가능
- ·노드 로컬 메모리에서 필요 시(on-demand) 센서 데이터 다운로드 가능
