MA301+G
MA301+G (미소진동 (Geophone Based) 측정 스마트 센서(속도센서)) DATASHEET
Micro-vibration Measurement Smart Sensor (Velocimeter / MA301+G) DATASHEET
MA301+G는 미소진동 측정에 탁월한 성능을 가지는 단말장치로 지반의 속도를 측정하는 방식의 속도계(3axis-Geophone)를 내장하여 130dB 이상의 우수한 동적범위 성능을 제공합니다.본 제품은 건축물·구조물·지하시설물 등의 안전 모니터링에 특화된 장치로 24BIT 분해능, 유.무선(WIFI) 통신지원, SD Card 데이터 저장 및 GPS(1PPS) 시각동기화 지원 등 지반 계측에 필요한 다양한 기능 및 성능을 보유합니다. 또한, 광산/터널 굴진시 미소진동 계측 및 지하수위계등과 함께 운용시 싱크홀 발생 지점 추정 가능합니다.
MA301+G is a terminal device with excellent performance in micro-vibration measurement. It has a built-in velocimeter (3-axis-Geophone) that measures the velocity of the ground, providing excellent dynamic range performance of over 130dB. This product is a device specialized for safety monitoring of buildings, structures, and underground facilities, and has various functions and performances required for ground measurement, such as 24BIT resolution, wired/wireless (WIFI) communication support, SD Card data storage, and GPS (1PPS) time synchronization support. In addition, it can be used to estimate the point where sinkholes can occur when operating together with micro-vibration measurement and groundwater level gauges during mining/tunnel excavation.
제품사양
- 측정범위 28.8V/m/s 5%
- 샘플주기 100, 200, 500, 1000, 2000 SPS
- 주파수응답 1~1000Hz
- 분해능 3-Channel 24bit Delta-sigma
- 동적범위 130 dB 이상
- 저장용량 32GB SD Card
- 센서타입 Tri-axial Geophone
- 디스플레이 16×2 Line
- 입출력포트 Ethernet, Serial
- 시간동기화 GPS(1PPS) 1ms 이내, NTP
- 전원공급 48~52VDC POE, 12VDC
- 통신방식 (유선) Ethernet , Serial
(무선) WIFI - 무게 1.1 Kg
Specification
- Range 28.8V/m/s 5%
- Type Tri-axial geophone
- Sample Cycle 100, 200, 500, 1000, 2000 SPS
- Display 16×2 Line
- Frequency Response 1~1000Hz
- I/O Ports Ethernet, Serial
- Resolution 3-Channel 24bit Delta-sigma
- Time Sync GPS(1PPS) within 1ms, NTP
- Dynamic Range More than 130 dB
- Power Supply 48~52VDC POE, 12VDC
- Storage 32GB SD Card
- Communication (Wired) Ethernet, Serial
(Wireless) WIFI - Weight 1.1kg
제품특징
- 미소진동 정밀측정을 위한 고감도 속도계(3축 Geophone) 내장
- 단일 네트워크 케이블을 이용한 전원 및 통신라인 구성(PoE)
- 시간동기화를 위한 NTP(Network Time Protocol) 및 GPS(1PPS) 지원
- DHCP 및 Static 프로토콜 적용으로 손쉬운 IP 통신 지원
- 동적 범위 130dB 이상
- 유선 및 무선(WIFI) 통신방식 지원
- 32GB SD Card 저장용량 지원
- KC 인증제품
Key Features
- Built-in high-sensitivity velocimeter (3-axis geophone) for precise measurement of micro-vibration
- Power and communication line configuration using a single network cable (PoE)
- Supports NTP (Network Time Protocol) and GPS (1PPS) for time synchronization
- Easy IP communication support with DHCP and Static protocols
- Dynamic range more than 130dB
- Supports wired and wireless (WIFI) communication methods
- Supports 32GB SD Card storage capacity
제품용도
- 민간시장에 적용 가능한 Geophone기반 미소 진동 조기경보(On-site)
- 건축물·구조물 안전성 모니터링
- 광산·지하시설물 둥의 붕괴 사전감지 모니터링
- 교량, 터널 및 건설 현장의 구조물 진동 계측
Product Application
- On-site microtremor early warning system based on geophones, applicable to the private sector
- Structural health and safety monitoring for buildings and infrastructures
- Pre-detection and monitoring of collapses in mines and underground facilities
- Vibration measurement of structures such as bridges, tunnels, and construction sites
센서사진
Sensor Photos

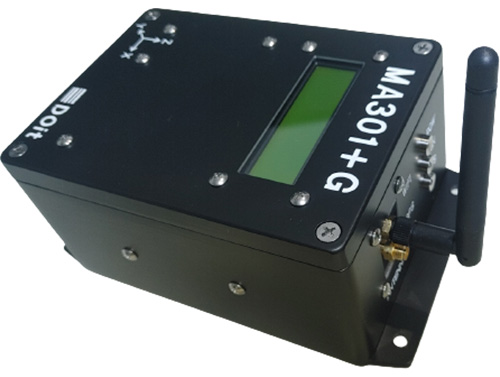

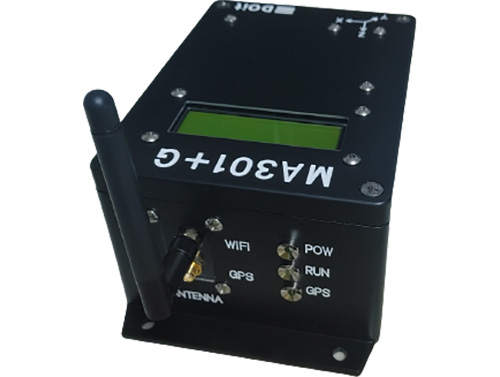

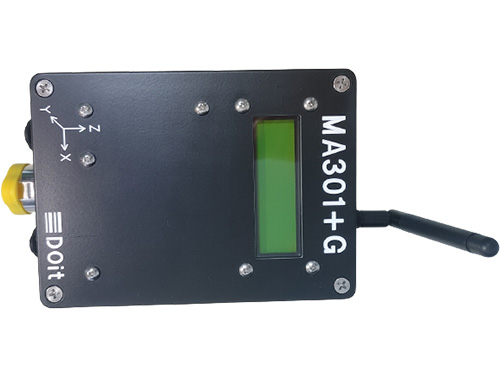

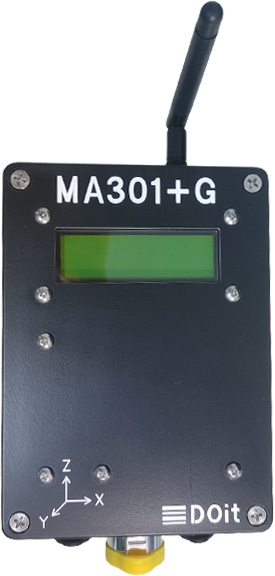

A타입/내장형
A Type/Embedded

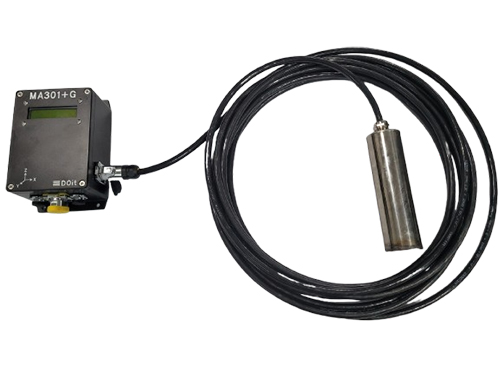

B타입/매립형
B Type/Buried
