'사면계측 / 붕괴 무선 경보 시스템'은 철도, 사면, 도로, 옹벽, 광산, 발전부지 등에 적용가능한 시스템으로써 유 의미한 움직임(거동) 감지시 무선 네트워크 범위 내 모든 센서가 노드통신 및 메시(mesh)통신을 통해 활성화되며, 4G 카메라를 통한 실시간 이미지 전송으로 인위적인 움직임(사람, 동물 등)에 대한 오경보를 방지하는 시스 템입니다.

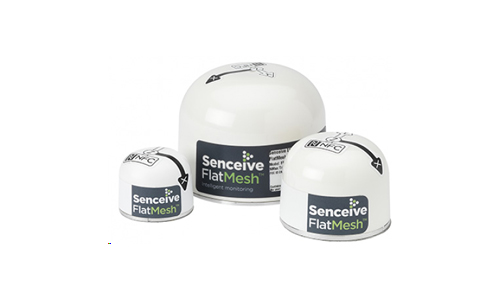

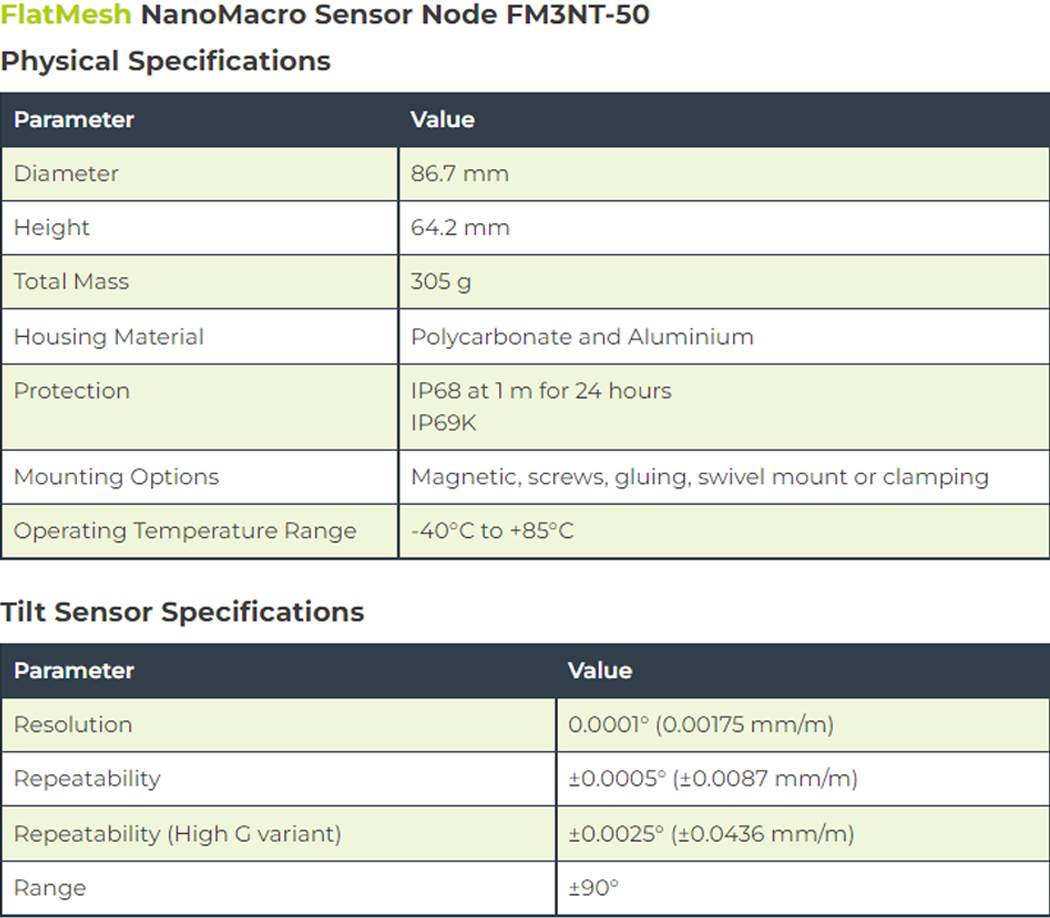

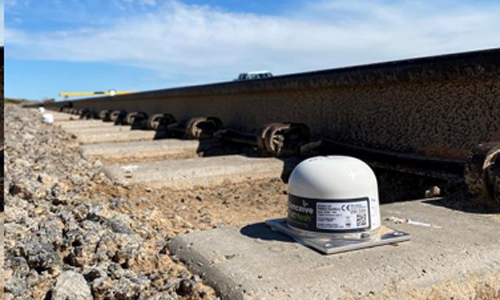

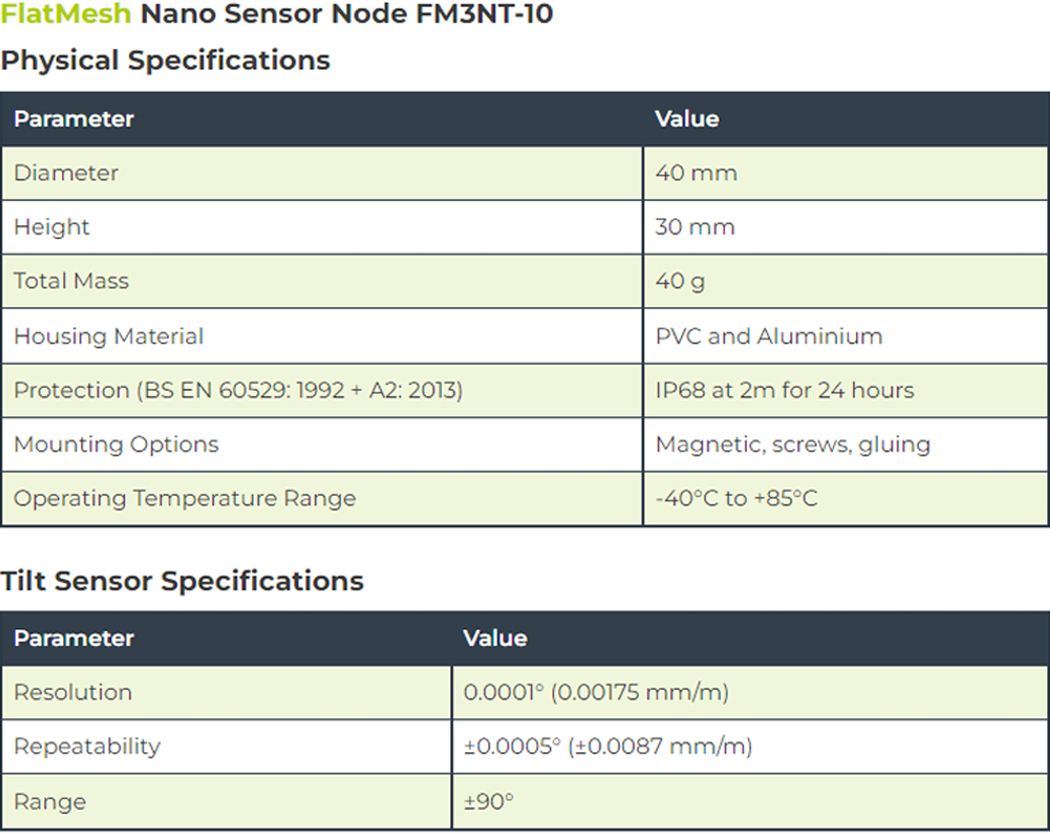

나노 3축 틸트센서 노드 레인지는 고유의 미니어처 형태를 갖추고 있으며 철도, 건설 및 광업과 같은 까다로운 애플리케이션에 정확하고 신뢰할 수 있는 틸트 모니터링을 제공하도록 제작되었습니다. 이 틸트미터는 배포가 쉽고 내구성이 뛰어나며 외부 공기가 없으며 가장 어려운 환경에서도 견딜 수 있는 방수쉘(IP68/IP69K 정격)이 있습니다. 나노의 신중한 형태와 넓은 범위의 간단한 고정 장치를 사용하면 접착제, 나사 또는 자기 장착을 사용하여 모든 표면에 매우 빠르게 설치할 수 있습니다. 혁신적인 설계를 통해 나노 틸트 미터를 임의의 방향에 설치할 수 있으므로 터널, 다리, 건물 및 옹벽의 무선 기울기 모니터링에 이상적입니다. 나노 매크로 및 나노 플러스 기울기 미터는 종종 기울기 빔과 함께 사용됩니다.

나노 범위에는 근거리 무선 통신(NFC)™ 기능이 제공되어 사용자가 노드에서 직접 설정을 조정할 수 있습니다. 최대 보고 주파수가 2초인 나노는 높은 리포팅 속도가 필요한 응용 분야에 이상적입니다. 0.0001° (0.00175mm/m)의 해상도와 ±0.0005° (±0.0087mm/m) 만큼 낮은 반복성 옵션을 가지고 있습니다. 나노 기울기 모니터링 시스템은 타의 추종을 불허하는 사양과 최대 15년의 배터리 수명을 제공하여 무선 기울기 감지의 미래입니다. 나노 제품군은 다른 틸트 센서와 동일한 코어 플랫폼을 사용하므로 작고 견고한 인클로저에서 비슷한 수준의 성능과 신뢰성을 제공할 수 있습니다. 나노는 다음을 포함한 많은 응용 분야에서 성공적으로 사용되었습니다.

적용분야

• Tunnel distortion
• Tunnel heave/settlement
• Embankment slippage (used in conjunction with stake mounts)
• Structural movement
• Rail track heave/settlement
• Rail trackbed cant and twis

Features

• Integrated triaxial tilt meter
• Extremely low noise performance
• Low profile and discreet
• Resolution of 0.0001° (0.0018 mm/m) and repeatability of ±0.0005° (±0.009 mm/m)
• Operational in any orientation
• Integrated long life battery
• Integrated temperature sensor
• Versatile mounting options
• Waterproof to IP67 / IP68 / IP69K
• NFC capability, enabling on the spot adjustments to the node
• “Sleep mode” functionality

Specification

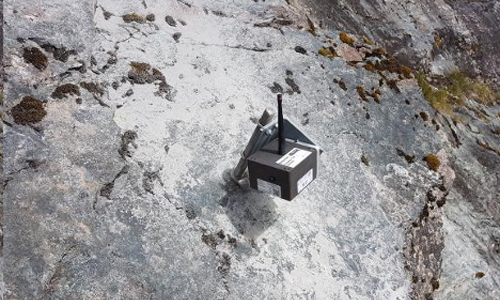

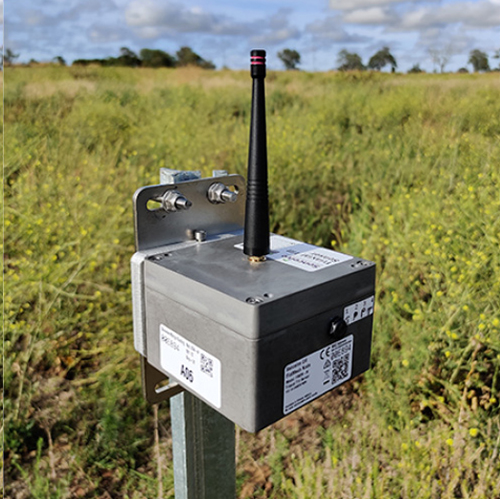

Triaxial Tilt Sensor Node는 다양한 부문에서 사용할 수 있는 매우 정밀하고 안정적인 3축 무선 틸트 미터입니다. 가변 리포팅 속도, 견고한 설계 및 최대 15년의 배터리 수명으로 인해 이 무선 3축 경사계는 많은 환경과 애플리케이션에 적합합니다. 무선 경사계 노드는 게이트웨이를 통해 당사의 무선 통신 플랫폼 중 하나(FlatMesh 또는 GeoWAN)를 통해 사이트에서 정확한 판독값을 전송합니다. Senceive WebMonitor 플랫폼 또는 타사 소프트웨어를 사용하여 온라인으로 데이터를 시각화하고 상호 작용가능합니다.

적용분야

• Tunnel distortion
• Tunnel heave/settlement
• Embankment slippage
• Structural movement
• Rail track heave/settlement
• Rail trackbed cant and twist

Features

• Integrated triaxial wireless tilt monitor sensor
• Extremely low noise performance
• Resolution of 0.0001° (0.0018 mm/m) and repeatability of ±0.0005° (±0.009 mm/m)
• Integrated long-life battery
• 12 -15 year battery life, including when acting as a relay node within the mesh communications network
• Integrated temperature sensor
• Versatile mounting options
• Waterproof to IP66 / IP67 / IP68
• Firmware is remotely upgradeable over the air via the gateway, reducing costly site visits (FlatMesh)

Specification

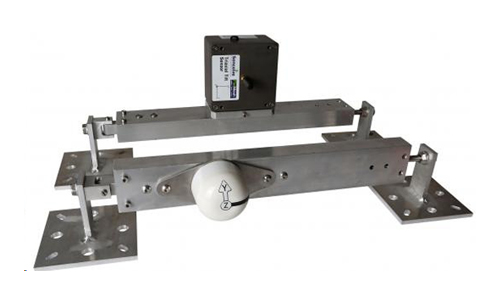

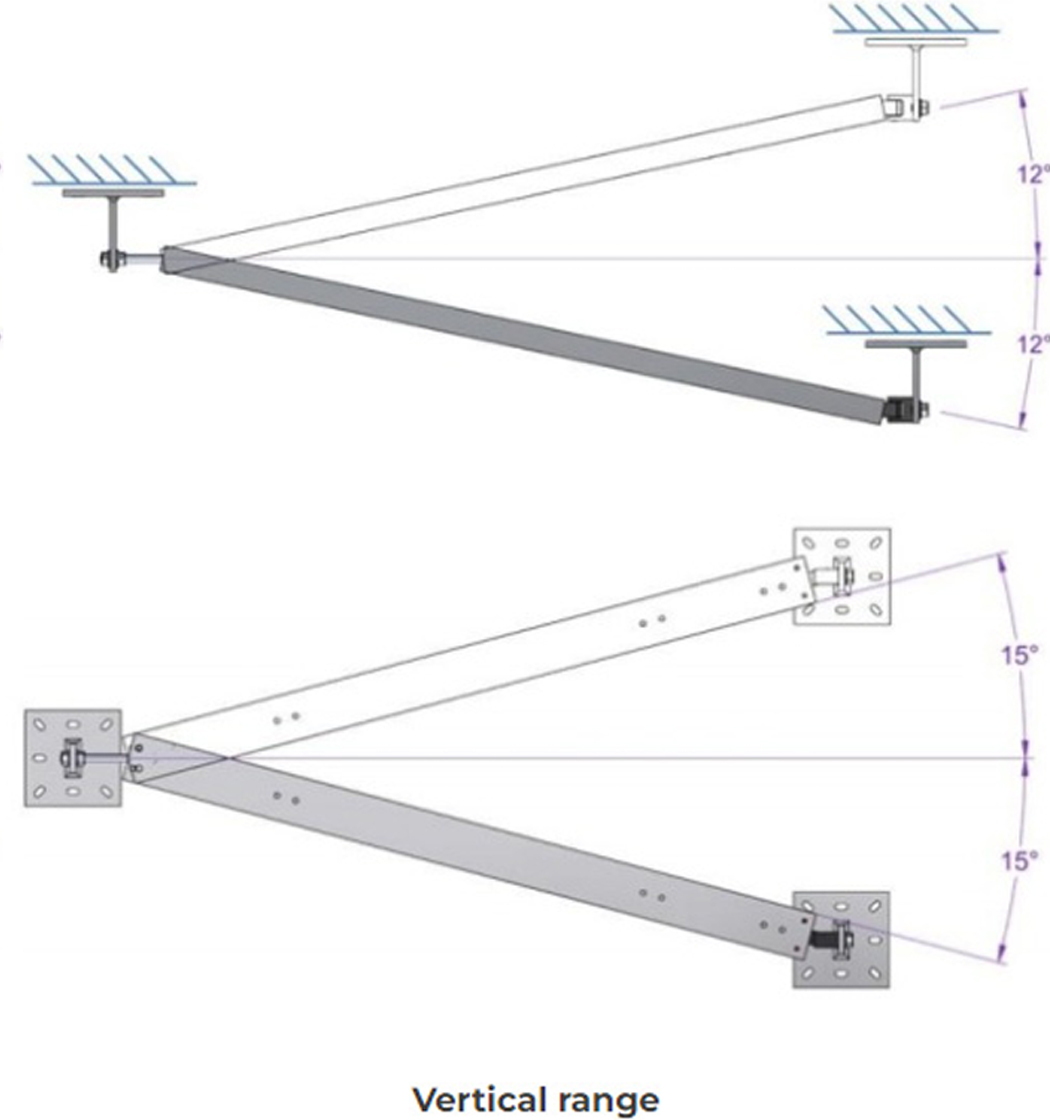

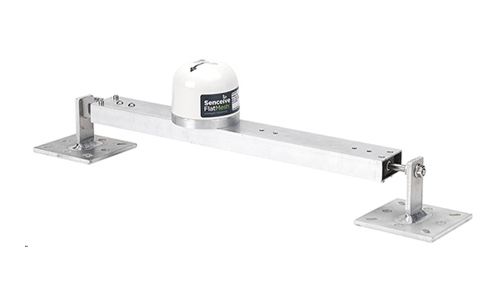

틸트 빔은 3축 틸트 노드, NanoPlus 또는 NanoMacro와 함께 사용되는 가볍고 단단한 알루미늄 빔입니다. 모든 방향에 장착할 수 있으며 단일 및 데이지 체인 구성으로 신속하게 전개할 수 있습니다. 틸트 빔의 설치는 몇 분 안에 최소한의 도구로 수행될 수 있습니다. 빔의 내장된 베어링 및 조인트 시스템으로 인해 복잡한 볼팅 및 와셔 배열이 필요하지 않습니다. 이것은 구조물을 여전히 정확하게 모니터링하면서 열 팽창 및 지지 브래킷의 오정렬을 허용합니다. 부착된 틸트 노드는 어떠한 레벨링도 요구하지 않 으므로 설치 시간이 더욱 단축됩니다.

적용분야

• Movement monitoring of any structure
• Longitudinal settlement
• Tunnel convergence/divergence
• Lateral displacements

Features

• Lightweight and durable aluminium and stainless-steel construction
• Fully wireless; no wiring or electrical connections required
• Simple installation and removal. Brackets installed in minutes; beam installed in seconds
• Can be installed in any orientation without requiring levelling
• Low friction, weather resistant bearings that do not require maintenance or lubrication

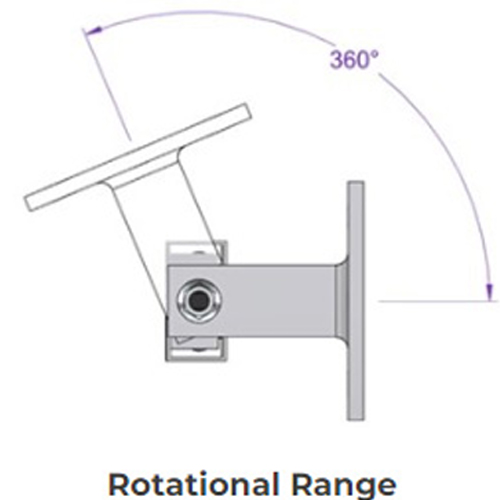

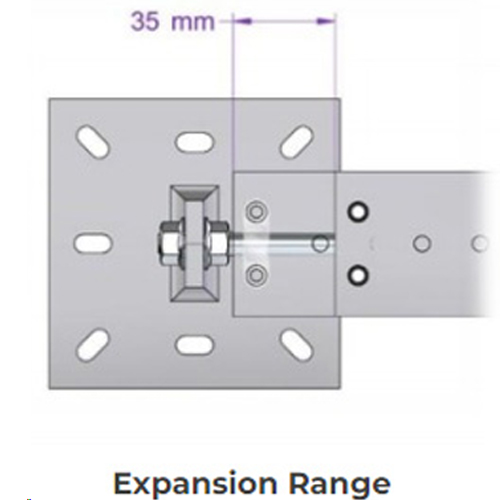

• Automatically compensates for thermal expansion and misalignment of support brackets
• Can be daisy chained to provide movement profiles

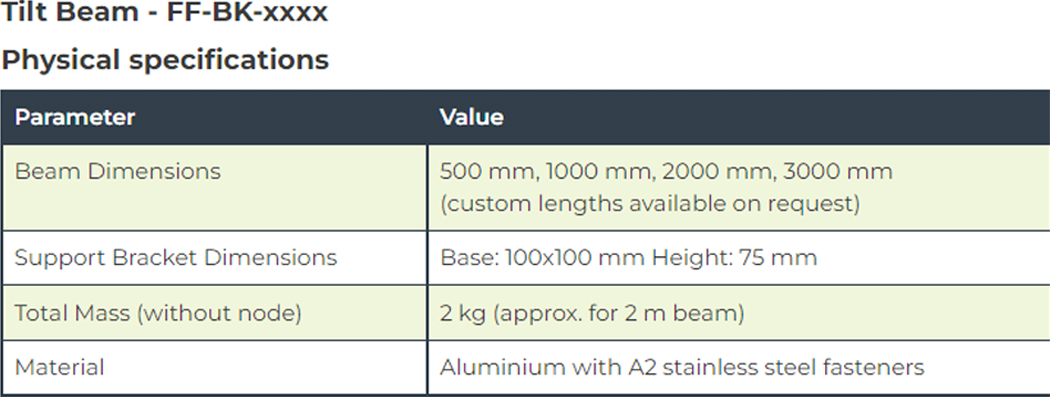

Specification
