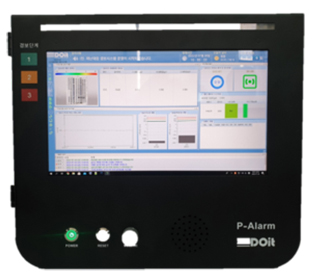

EQ-Alarmer01

EQ-Alarmer01 DATASHEET

EQ-Alarmer01은 기관에서 운영중인 기존 지진계와 연동하여 본 제품이 설치된 지점(On-Site)의 추정 진도를 예측할 수 있습니다. 본 제품이 설치되는 건축물/시설물은 추가 지진계 설치 없이 기존 지진데이터를 활용하기 때문에 저비용으로 설치환경에 따른 지진경보를 발령할 수 있으며, 신속한 지진경보 전파를 위해 APP을 활용할 수 있음

제품사양
  • 프로세서Intel 8th
  • 무선통신 WIFI, Bluetooth
  • 코어1.1~3.4 Ghz Dual
  • 경보출력3단계 LED, 음성출력
  • 디스플레이12.5" Touch Display
  • 알고리즘추정 진도 예측, P파 지진사전경보, 긴급 건축물손상도 평가(옵션)
  • 저장공간500 GB(SSD)
  • 입력포트Ethernet 2 Port, Serial 1 Post
  • 접점단자2 contact point
  • USBUSB 3.0x2
  • 전원공급AC 220V
  • 설치형태벽취부형
  • 사이즈(D)364 (W)70 (H)320
제품특징
  • 12.5” 4K IPS Touch 디스플레이를 탑재한 실시간 지진계측자료 수집 및 모니터링 기능 제공
  • 기존에 설치된 지진계와 연동하여 본 제품이 설치된 지점의 추정 진도값 제공
  • 지진 트리거 이벤트 규모에 따른 3단계 경보 발령 기능 지원(LED, 음성출력)
  • 기상청에서 제공하는 API를 통해 실시간 날씨 및 지진경보 정보 제공
  • 사용자의 편의성을 고려하여 접점신호 출력, 구내방송시스템과의 연동 기능 제공
  • 긴급 건축물 손상도 평가의 경우 설치현장의 환경에 따라 적용 가능 여부 확인 후 제공
    설치지점에 대한 기능(옵션)
    • EQ-Alarmer01 단독설치 시 : 추정 진도예측 경보, 지진경보
    • EQ-Alarmer01 + 지진계(3) 설치 시 : 추정 진도예측 경보, 지진사전경보, 긴급 건축물 손상도 평가

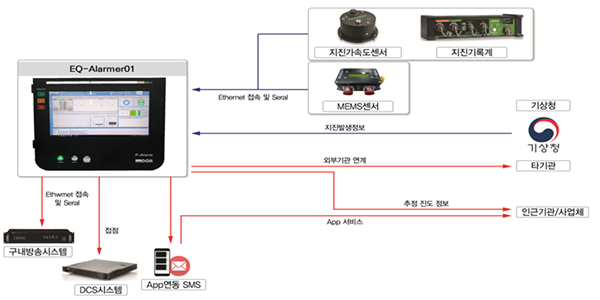

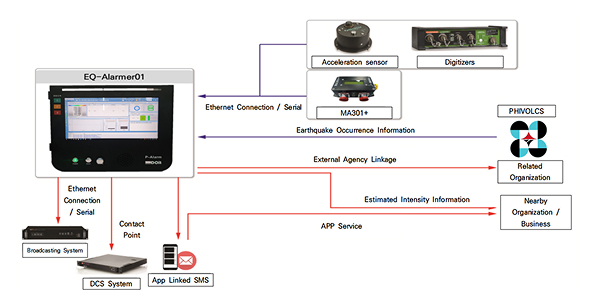

시스템 구성도

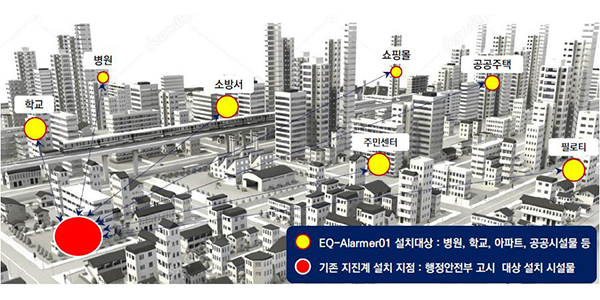

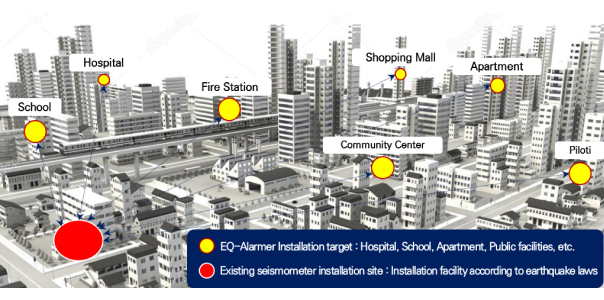

EQ-Alarmer01 활용 예시도

EQ-Alarmer01 소프트웨어 기능

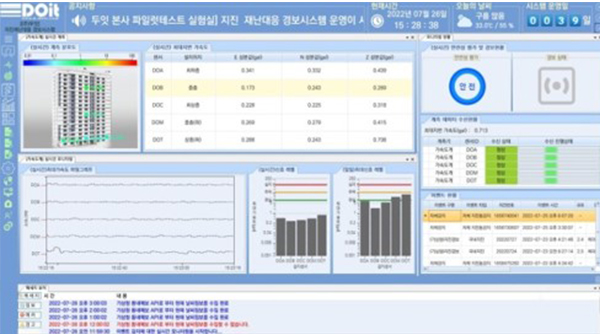

실시간 계측관리 모니터링

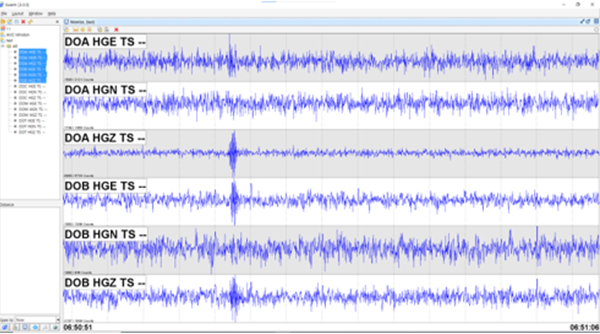

실시간 계측파형 모니터링

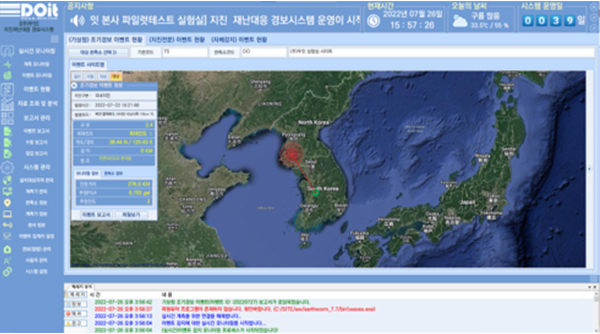

추정진도 예측 및 지진경보 이벤트 정보 모니터링

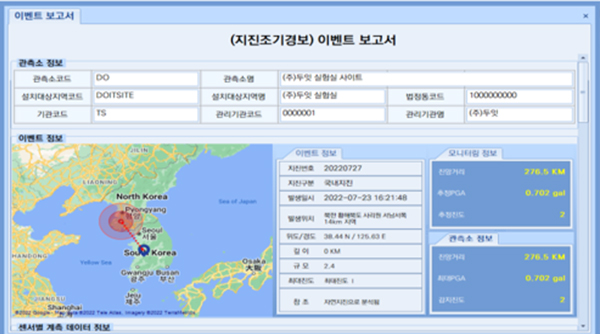

이벤트 보고서

제품특징
  • 구축된 모든 관측소의 데이터 정보를 활용한 다중 감시 가능
  • P파 검출 및 이벤트 트리거 처리에 따른 3단 경보발령
  • 이벤트 결과보고서 제공 / 긴급 건축물 안정성 평가(옵션)
  • 관측소별 실시간 모니터링 / 자료저장 및 전송 / 분석 기능
  • 관측소별 수신 현황 / 이벤트발생 현황 / 시스템 현황 등 정보 제공
  • 지진 발생에 따른 추정 진도 예측 정보 및 기상청 지진경보 제공
    • 다양한 지진계 연동을 위한 Earthworm 및 SeedLink 모듈 연동제어 기능 구현
    • 외부 기관과의 연계를 위한 원시데이터 및 MMA 데이터 연동처리 모듈 구현
    • QSCD20 데이터 수집 / 저장 모듈 구현
