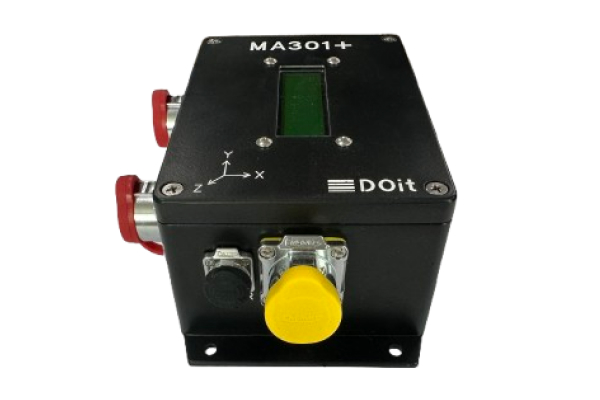

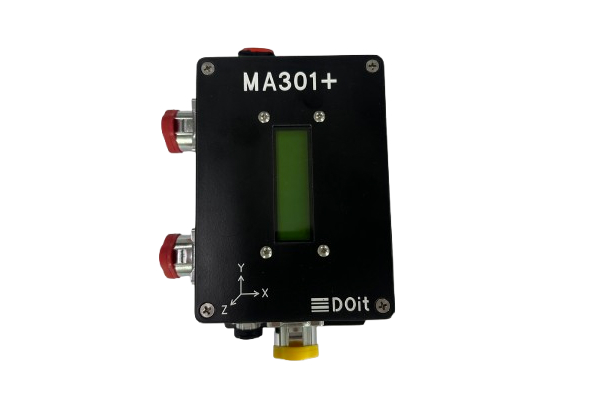

MA301+ 혁신제품인증

MA301+DATASHEET

MA310+는 지진 발생에 따른 전단파(P파)를 감지하여 「사용자 위치」에 도달되는 후속파(S파)의 최대 진도를 예측하여 경보할 수 있는 지진 조기경보 알고리즘이 탑재된 국내 최초 MEMS형 지진가속도계로 지진 조기경보 및 건축물 안전성 평가 모니터링에 최적화된 솔루션을 제공

P파 조기경보 알고리즘이 탑재된 On-site warning 방식의 MEMS기반 지진가속도계
  • 측정범위 ±2g (a,b,c Axis)
  • 민감도 400 mV/g (Option 1800 mV/g)
  • 주파수범위 0.1 ~ 50 Hz (±3 dB)
  • 분해능 24 bit(Delta sigma)
  • 샘플링 1, 20, 50, 100 Hz
  • 트리거 PGA, Pd, STA/LTA
  • 동적범위 90 dB 이상 (Option 100 dB 이상)
  • 성분간감도오차 1% 이내
  • 출력전압선형비 1% 이내
  • 디스플레이 16×2 Line TEXT
  • 입출력포트 Ethernet, Serial, Contact 각 1포트
  • 시간동기화 NTP or RTC
  • 전원/통신 공급 48 ~ 52 VDC, PoE Type
  • 사이즈 124mm D × 79mm W × 43mm H
  • 무게 0.7 Kg
  • 방수/방진 IP67
P파 조기경보 알고리즘이 탑재한 MEMS기반 지진가속도계
  • 국내 유일 P파 조기경보 알고리즘이 탑재된 3축 MEMS 가속도 센서
  • P파 검출 후 사용자위치에 도달되는 S파의 최대진도 예측을 통한 사전경보
  • 최적의 I/O 센싱 기술기반으로 지진 감지에 있어서 최고의 성능 제공
  • 지진 감지를 위한 3가지 Trigger 알고리즘 적용(Pd, PGA, STA/LTA)
  • 단일 네트워크 케이블을 이용한 전원 및 통신라인 구성(PoE)
  • 시간동기화를 위한 NTP(Network Time Protocol) 지원
  • DHCP 및 Static 프로토콜 적용으로 손쉬운 IP 통신 지원
  • 접점신호 출력을 이용한 경보, 방송시스템 연계 및 기기제어
  • 공인기관 성능시험 및 방수/방진(IP67) 인증 제품
  • 전자파적합성 KC 인증 제품
  • 국토부 혁신인증제품(국토교통부, 2021-461호)
참고그림
응용분야
  • 민간시장에 적용 가능한 MEMS기반 지진 조기경보(On-site)
  • 건축물·구조물 안전성 모니터링
  • 광산·지하시설물 둥의 붕괴 사전감지 모니터링
  • 교량, 터널 및 건설 현장의 구조물 진동 계측
응용분야 활용 모식도

건축물

지진 조기경보 및 긴급 건축물 손상도 평가 모니터링
  • 계측 모니터링 및 조기경보
  • 접점출력을 이용하여 대상설비 가동상태 제어
  • 변위분석을 통한 건축물 손상도 평가 모니터링
  • 건축물 정밀진단 필요 우무 판정기준 제공(안정성 평가)

광산

미소진동 계측을 통한 안전진단 모니터링
  • 계측 모니터링 및 조기경보
  • 역산기법을 이용한 거동/붕괴 예상위치 추적 및 시각화
  • 규모, 빈도, 주파수 등의 자료분석을 통한 갱도붕괴 사전 예측
  • 자료분석을 통한 결과보고서 제공(안정성 평가)

전자파적합성(KC)

방수/방진(IP67)

P파 조기경보 알고리즘성 시험성적서

혁신제품 인증서
