MA301+ 혁신제품인증

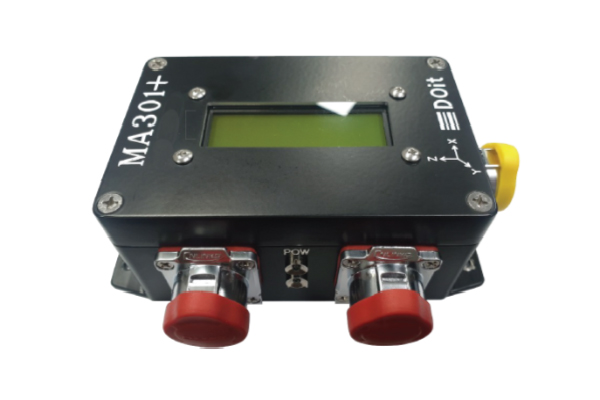

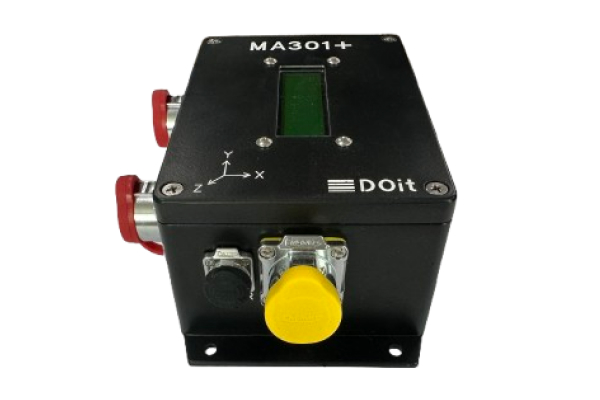

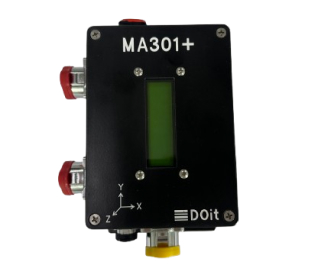

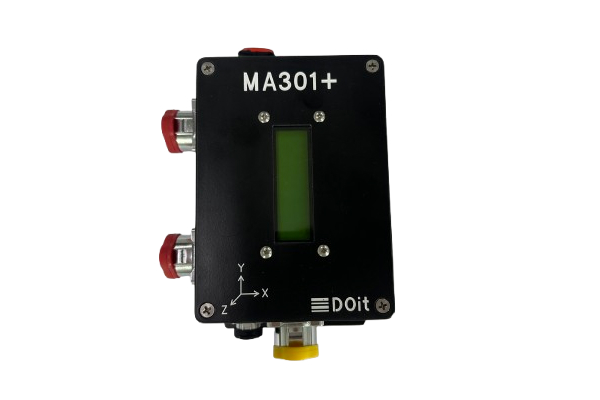

MA301+DATASHEET

MA310+는 지진 발생에 따른 전단파(P파)를 감지하여 「사용자 위치」에 도달되는 후속파(S파)의 최대 진도를 예측하여 경보할 수 있는 지진 조기경보 알고리즘이 탑재된 국내 최초 MEMS형 지진가속도계로 지진 조기경보 및 건축물 안전성 평가 모니터링에 최적화된 솔루션을 제공

P파 조기경보 알고리즘이 탑재된 On-site warning 방식의 MEMS기반 지진가속도계
  • 측정범위 ±2g (a,b,c Axis)
  • 민감도 400 mV/g (Option 1800 mV/g)
  • 주파수범위 0.1 ~ 50 Hz (±3 dB)
  • 분해능 24 bit(Delta sigma)
  • 샘플링 1, 20, 50, 100 Hz
  • 트리거 PGA, Pd, STA/LTA
  • 동적범위 90 dB 이상 (Option 100 dB 이상)
  • 성분간감도오차 1% 이내
  • 출력전압선형비 1% 이내
  • 디스플레이 16×2 Line TEXT
  • 입출력포트 Ethernet, Serial, Contact 각 1포트
  • 시간동기화 NTP or RTC
  • 전원/통신 공급 48 ~ 52 VDC, PoE Type
  • 사이즈 124mm D × 79mm W × 43mm H
  • 무게 0.7 Kg
  • 방수/방진 IP67
P파 조기경보 알고리즘이 탑재한 MEMS기반 지진가속도계
  • 국내 유일 P파 조기경보 알고리즘이 탑재된 3축 MEMS 가속도 센서
  • P파 검출 후 사용자위치에 도달되는 S파의 최대진도 예측을 통한 사전경보
  • 최적의 I/O 센싱 기술기반으로 지진 감지에 있어서 최고의 성능 제공
  • 지진 감지를 위한 3가지 Trigger 알고리즘 적용(Pd, PGA, STA/LTA)
  • 단일 네트워크 케이블을 이용한 전원 및 통신라인 구성(PoE)
  • 시간동기화를 위한 NTP(Network Time Protocol) 지원
  • DHCP 및 Static 프로토콜 적용으로 손쉬운 IP 통신 지원
  • 접점신호 출력을 이용한 경보, 방송시스템 연계 및 기기제어
  • 공인기관 성능시험 및 방수/방진(IP67) 인증 제품
  • 전자파적합성 KC 인증 제품
  • 국토부 혁신인증제품(국토교통부, 2021-461호)

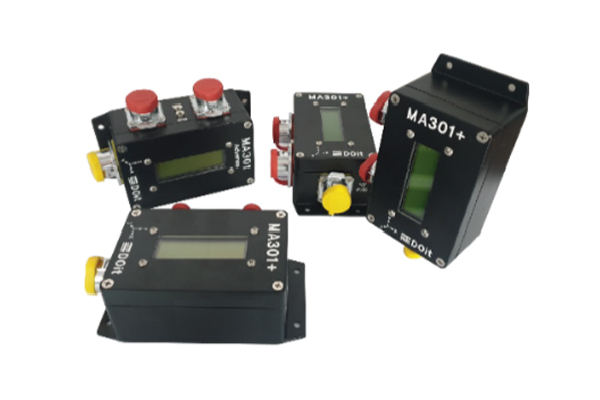

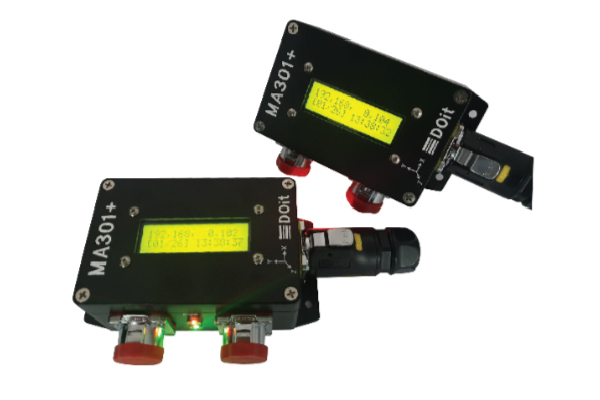

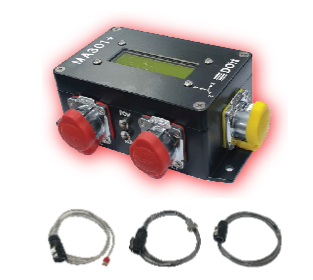

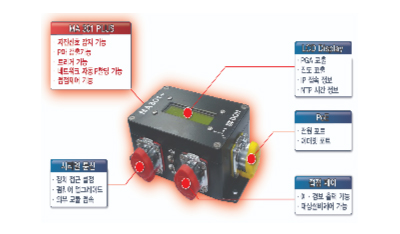

참고그림
응용분야
  • 민간시장에 적용 가능한 MEMS기반 지진 조기경보(On-site)
  • 건축물·구조물 안전성 모니터링
  • 광산·지하시설물 둥의 붕괴 사전감지 모니터링
  • 교량, 터널 및 건설 현장의 구조물 진동 계측

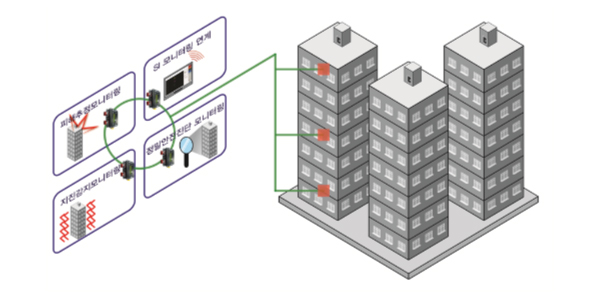

응용분야 활용 모식도

건축물

지진 조기경보 및 긴급 건축물 손상도 평가 모니터링
  • 계측 모니터링 및 조기경보
  • 접점출력을 이용하여 대상설비 가동상태 제어
  • 변위분석을 통한 건축물 손상도 평가 모니터링
  • 건축물 정밀진단 필요 우무 판정기준 제공(안정성 평가)

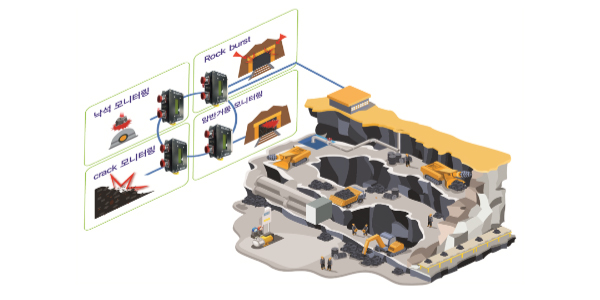

광산

미소진동 계측을 통한 안전진단 모니터링
  • 계측 모니터링 및 조기경보
  • 역산기법을 이용한 거동/붕괴 예상위치 추적 및 시각화
  • 규모, 빈도, 주파수 등의 자료분석을 통한 갱도붕괴 사전 예측
  • 자료분석을 통한 결과보고서 제공(안정성 평가)

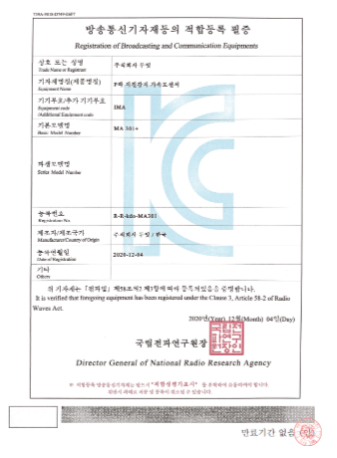

전자파적합성(KC)

방수/방진(IP67)

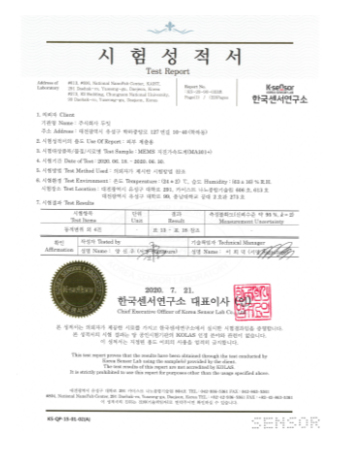

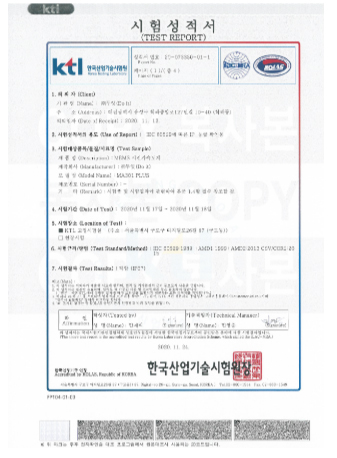

P파 조기경보 알고리즘성 시험성적서

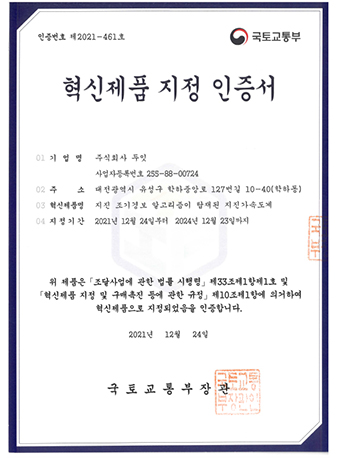

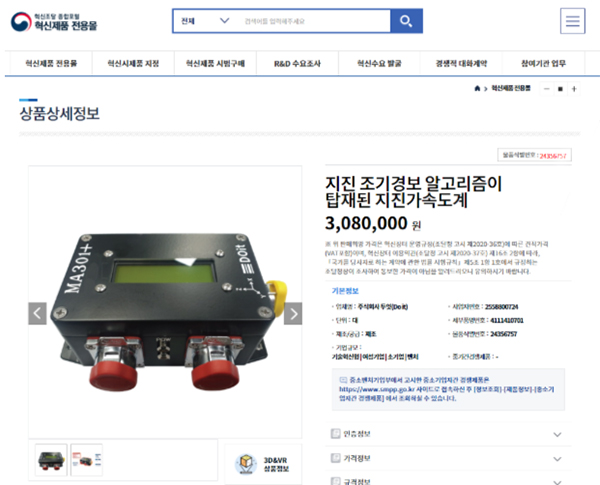

혁신제품 인증서

ICUDATASHEET

긴급 건축물 손상도 평가 알고리즘이 탑재된 자료수집경보장치
  • 프로세서 Intel 8th m3-100y
  • 코어 1.1 - 3.4 GH Dual-core, Four-Thread
  • 그래픽 Intel HD Graphics 615, 300~900MHz
  • 디스플레이 Full size HDMI(19인치 LCD)
  • 저장공간 64 GB(Option 128 GB SD Card)
  • 센서입력 포트 7 port(PoE), Ethernet 1 port
  • USB 포트 USB 3.0 × 2
  • 접접단자 3 contact point, DC 12V, GND
  • 무선통신 WI-FI 802.11ac, Bluetooth 4.2
  • 음성출력 Bluetooth Speaker
  • 경보단자 3단계 LED(256 RGB Color)
  • 운영OS Windows 10 Pro
  • 적용 알고리즘 2 of 3 알고리즘
    긴급 건축물 손상도 평가 알고리즘
  • 제품크기 440mm(D) × 480mm(W) × 85mm(H)
  • 제품무게 10.1Kg

설치 모식도

제품 구성도

  • 19 inch LCD 모니터를 탑재한 실시간 지진 계측자료 수집 및 모니터링 기능
  • 고성능 프로세스를 탑재하여 끊어짐 없는 최상의 성능 제공
  • 이벤트 규모에 따른 3단계의 경보 발령
  • 지진 사전경보 방송시스템 기능 지원
  • 긴급 건축물 손상도 알고리즘을 탑재하여 건축물 안전성 평가 가능
  • 2 of 3 알고리즘을 통한 오경보 방지기능 탑재
  • 3 릴레이 접점신호를 이용한 기기제어 가능
Operating Environment
Humidity Range 10 ~ 90% RH
Operation Temperature -10℃ to + 60℃
Case 19“ 1U Rack

MA301+ 운영 소프트웨어

운영소프트웨어
  • MA301+ 계측센서 설정 및 다 채널 멀티센서 계측
  • 다양한 디지털 필터 기능 추가
  • 계측 신호에 대한 OFFSET 기능
  • 상시 모니터링 기능
    • RealTime Trace : 실시간 신호 트레이스 뷰
    • Signal Level : 신호레벨 뷰
    • Spectrum : 스펙트럼 뷰
    • Hodogram : 탄성파 입자움직임 뷰
    • Event : 이벤트 리스트 뷰
    • 건축물 손상도 : 건축물 고유진동수 및 층간변위비
  • 지진 사전경보(조기경보) 기능
    • 이벤트 트리거 기능
    • 경보/방송 발령
  • 자료 저장
    • 이벤트 데이터
      miniSEED / 건축물 손상도 평가보고서 / 이벤트 결과보고서
    • 수동 보고서 자료
  • 자료 전송
    • RawData 자료전송
통합소프트웨어
  • MA301+ 지진가속도 센서 통합 모니터링
  • 실시간 모니터링
    • 각 관측소(센서)별 PGA 및 속도, 변위 모니터링
    • 지진 발생에 따른 관측소 별 도달 예상시점 모니터링
    • 위치기반 추정 진도 도착 예상시간 및 진도 모니터링
    • 건축물 안전성 평가 모니터링
      • 층간변위비, 고유진동수 모니터링
      • 건축물 손상상태 및 손상부위 예측
  • 자료수신현황
    • 관측소(센서)별 자료수신 현황
  • 지진발생현황 / 분석 보고서 /수동분석
    • 지진발생리스트, 이벤트 결과 보고서 정보조회
  • SMS 및 메시지 전송 (경보 발령)
